1.產品簡介

1.1浮子線接線順序

1 --------------------------------------------------------  黑色

2 --------------------------------------------------------  棕色

3 --------------------------------------------------------  紅色

4 --------------------------------------------------------  橙色

5 --------------------------------------------------------  黃色

6 --------------------------------------------------------  綠色

7 --------------------------------------------------------  藍色

8 --------------------------------------------------------  紫色

9 --------------------------------------------------------  灰色

10--------------------------------------------------------  白色

11--------------------------------------------------------  淡黃色

12--------------------------------------------------------  淡藍色

13--------------------------------------------------------  粉紅色

1-13分別焊接到浮子水位計接線端的1-12,19腳。

1.2485接線端線序說明

紅色 ---------------------------------------  電源正

藍色-----------------------------------------  電源負

白色 ---------------------------------------- RS485—A

綠色 -----------------------------------------RS485—B

1.2通信協議

本轉換器通信協議符合MODBUS-RTU協議，通信模式為召測應答模式，本轉換器作為從機。

數據字節格式：

波特率固定為9600

起始位      數據位        奇偶校驗位    停止位

1           8            無     1

信息幀格式舉例：

上位機召測數據指令

01 03 00 00 00 01 84 0A

轉換器應答

 01 03 02     XX     XX      XX     XX

 包頭數據       數據        CRC校驗碼

高（二進制）低

上面01,03,02,XX等均為一個字節。數據為兩個字節，高位字節在前。

每幀的開頭和結尾至少有3.5個字節時間的間隔。CRC的檢驗內容包括從地址到CRC校驗碼之前的全部?jī)?nèi)容。

計算CRC碼的步驟為：

1、 預置16位寄存器為十六進制FFFF（即全為1）。稱此寄存器為CRC寄存器；

2、 把第一個8位數據與16位CRC寄存器的低位相異或，把結果放于CRC寄存器；

3、 把寄存器的內容右移一位（朝低位），用0填補最高位，檢查最低位；

4、 如果最低位（移出去的那一位）為0：重復第3步（再次移位）如果最低位（移出去的那一位）為1：CRC寄存器與多項式A001（1010 0000 0000 0001）進行異或；

5、 重復步驟3和4，直到右移8次，這樣整個8位數據全部進行了處理；

6、 重復步驟2到步驟5，進行下一個8位數據的處理；

7、 最后得到的CRC寄存器即為CRC碼。

8、 將CRC結果放入信息幀時，將高低位交換，低位在前。

2.技術參數

供電電壓：             8-18V

工作電流：             16.5mA

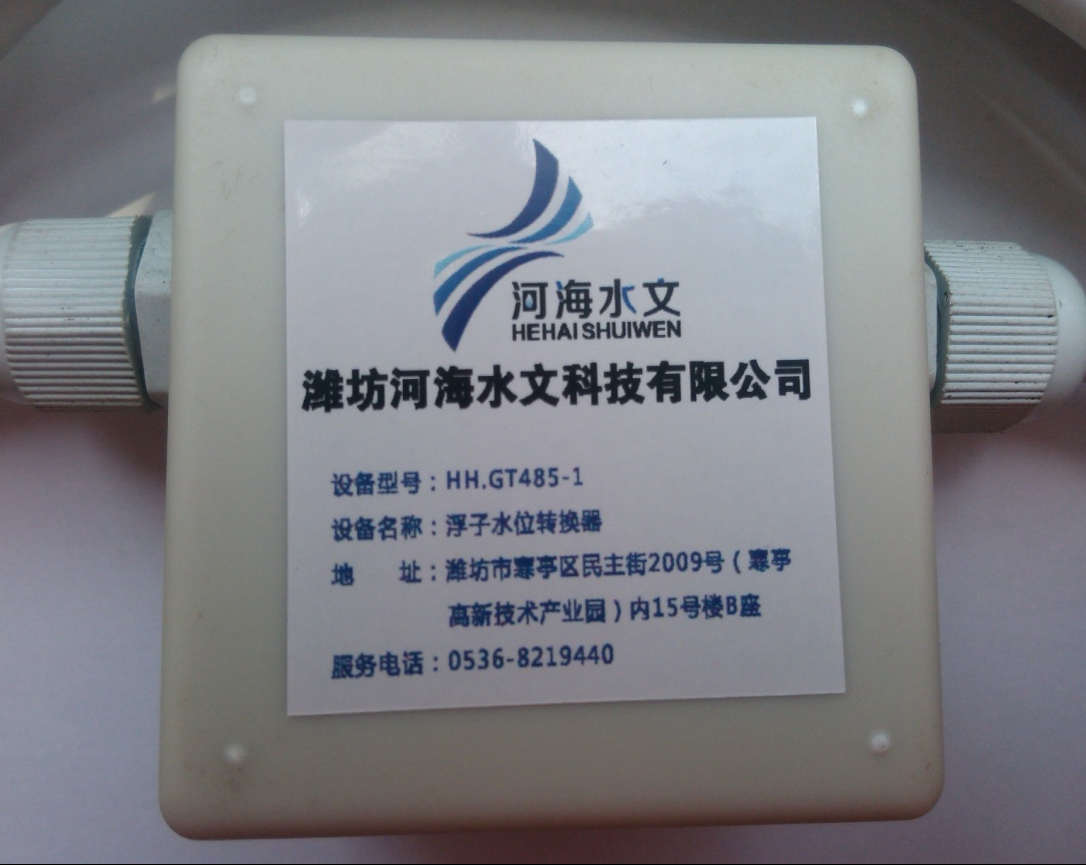

3.產品圖片
